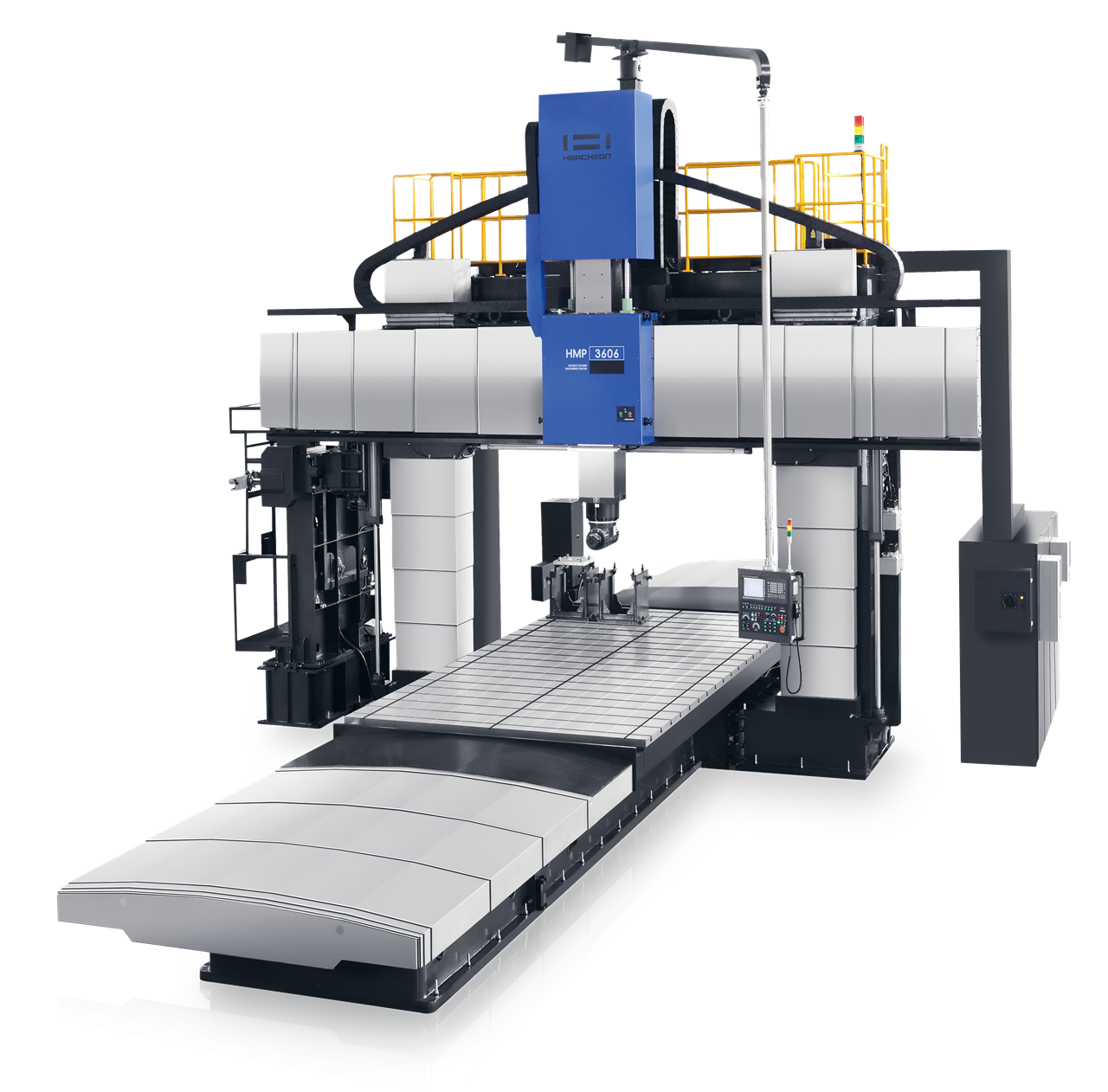

HMP-3706
HMP-3706
X 6,550 mm · Y 4,400 mm
핵심 스펙
최대 공구 보유 수 40(Opt.: 60 / 90 / 120) 개 · 최대 공구 경(인접 공구 O / X) Ø130 / Ø250 mm · 최대 적재 하중 30,000 kgf
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- HMP-3706
- NC System(-)
- Fanuc 31i-B(Opt. : Heidenhain iTNC 640) -
- T 홈(홈 폭 x 간격 / 개수)(mm)
- 28H7 x 200 / 17개 mm
- W축 이송 거리[Cross Rail](mm)
- 1,100 mm
- X축 이송 거리[RAM](mm)
- 6,550 mm
- Y축 이송 거리[RAM](mm)
- 4,400 mm
- Z축 이송 거리[RAM](mm)
- 1,000 mm
- 공구 형식(-)
- BT-50 -
- 급속 이송 속도(X / Y / Z / W)(m/min)
- 16 / 16 / 12 / 3 m/min
- 높이(mm)
- 7,780 mm
- 램 사이즈(mm)
- □400 mm
- 면적(길이 x 폭)(mm)
- 18,920 x 10,800 mm
- 무게(Kgf)
- 100,000 Kgf
- 소요 전원(kVA)
- 130 kVA
- 습동유(ℓ)
- 30 x 1ea, 6 x 1ea ℓ
- 압축 공기(압력 x 소비량)(-)
- 0.5~0.7MPax 690Nℓ/min -
- 유압유(ℓ)
- 460 ℓ
- 이송 축(X / Y / Z / W)(kW)
- 6 / 6 / 5.5 / 9 kW
- 절삭 이송 속도(X / Y / Z / W)(m/min)
- 10 / 10 / 10 / 3 m/min
- 주축 냉각 모터(kW)
- 0.4 kW
- 주축 냉각유(ℓ)
- 80 ℓ
- 주축 모터(kW)
- 37 / 30 kW
- 주축 테이퍼 형식(-)
- BT-50 -
- 최대 공구 경(인접 공구 O / X)(mm)
- Ø130 / Ø250 mm
- 최대 공구 길이(mm)
- 400 mm
- 최대 공구 무게(Kgf)
- 25 Kgf
- 최대 공구 보유 수(개)
- 40(Opt.: 60 / 90 / 120) 개
- 최대 적재 하중(kgf)
- 30,000 kgf
- 최대 회전수(rpm)
- 4,000 rpm
- 컬럼 통과 폭(mm)
- 3,700 mm
- 쿨런트 모터[RAM](kW)
- 2.5 kW
- 쿨런트(ℓ)
- 800 ℓ
- 테이블 상면에서주축 단까지 거리(mm)
- -270 ~ 1,830 mm
- 테이블 크기(mm)
- 6,000 x 3,100 mm
- 풀스터드 형식(-)
- MAS P40T-1 (45°) -
