HWACHEON화천기계

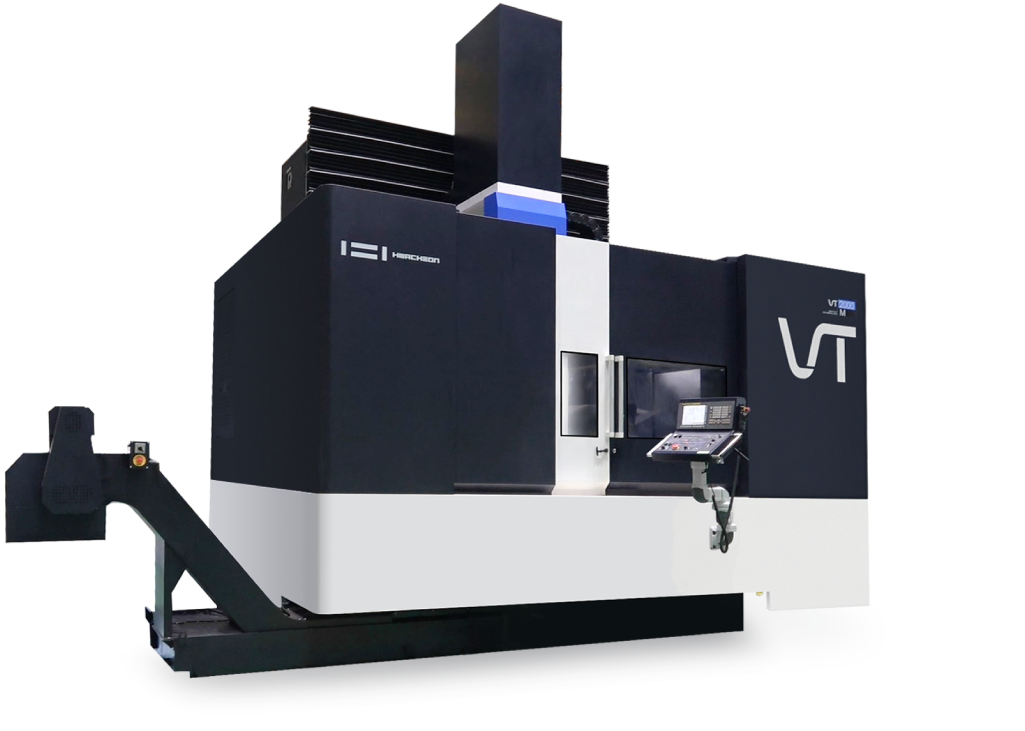

VT-2000(Short Type)
VT-2000
핵심 스펙
최대 밀링 주축 회전수 3,000 rpm · 최대 공구 보유 수 14 (더미커버 1개 포함) ea · 최대 공구 경(인접 공구 O / X) Ø180 / Ø350 mm
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- VT-2000
- C축 구조(-)
- Double Pinion(Opt.:Single Pinion) -
- C축 분할 각도(deg)
- 0.001˚ deg
- C축 최대 회전수(rpm)
- 2.0 rpm
- NC System(-)
- FANUC 31i-B(Opt.:SIEMENS-840D sl) -
- 공구 크기(외경 선삭 가공용)(mm)
- □ 40 (mm type) mm
- 공구 형식(-)
- BT-50 -
- 급속 이송 속도(X / Z / W)(m/min)
- 10 / 10 / 7.5 m/min
- 높이(mm)
- 5,685 mm
- 램 크기(mm)
- □ 250 mm
- 면적(길이 x 폭)(mm)
- 5,540 x 5,645 mm
- 무게(Kg)
- 54,000 Kg
- 밀링 주축 모터(kW)
- 26 / 22[SIEMENS :30 / 22] kW
- 밀링 주축 테이퍼(-)
- BT-50 -
- 습동유(ℓ)
- 12 x 2ea ℓ
- 위의 스윙(mm)
- Ø2,650 mm
- 유압(ℓ)
- 550 ℓ
- 이송 모터(C)(kW)
- 5.5 kW
- 이송 모터(X / Z / W)(kW)
- 5.5 / 5.5 / 5.5 kW
- 전원 사양(-)
- 380V, 60Hz -
- 전원 용량(kVA)
- 160 kVA
- 절삭 이송 속도(C)(deg/min)
- 0 ~ 720 deg/min
- 절삭 이송 속도(X / Z)(m/min)
- 1 ~ 2,000 m/min
- 절삭유 모터(kW)
- 2.5 kW
- 절삭유(ℓ)
- 200 ℓ
- 주축 냉각유(ℓ)
- 100 ℓ
- 최대 가공 길이(mm)
- 1,100 mm
- 최대 가공경(mm)
- Ø2,500 mm
- 최대 공구 경(인접 공구 O / X)(mm)
- Ø180 / Ø350 mm
- 최대 공구 길이(mm)
- 415 mm
- 최대 공구 무게(Kgf)
- 70 Kgf
- 최대 공구 보유 수(ea)
- 14 (더미커버 1개 포함) ea
- 최대 밀링 주축 회전수(rpm)
- 3,000 rpm
- 최대 이송 거리(W) [Cross Rail](mm)
- 600 mm
- 최대 이송 거리(X / Z) [RAM](mm)
- -315 ~ 1,435/1,000 mm
- 최대 적재 하중(Kgf)
- 15,000[Single Pinion : 5,000] Kgf
- 최대 토크(N.m)
- 49,863[SIEMENS :58,506] N.m
- 최대 회전수(rpm)
- 1~240/ 2 steps rpm
- 테이블 크기(mm)
- Ø2,000 mm
- 테이블(주축) 모터(kW)
- 75 / 60[SIEMENS :88 / 58] kW
