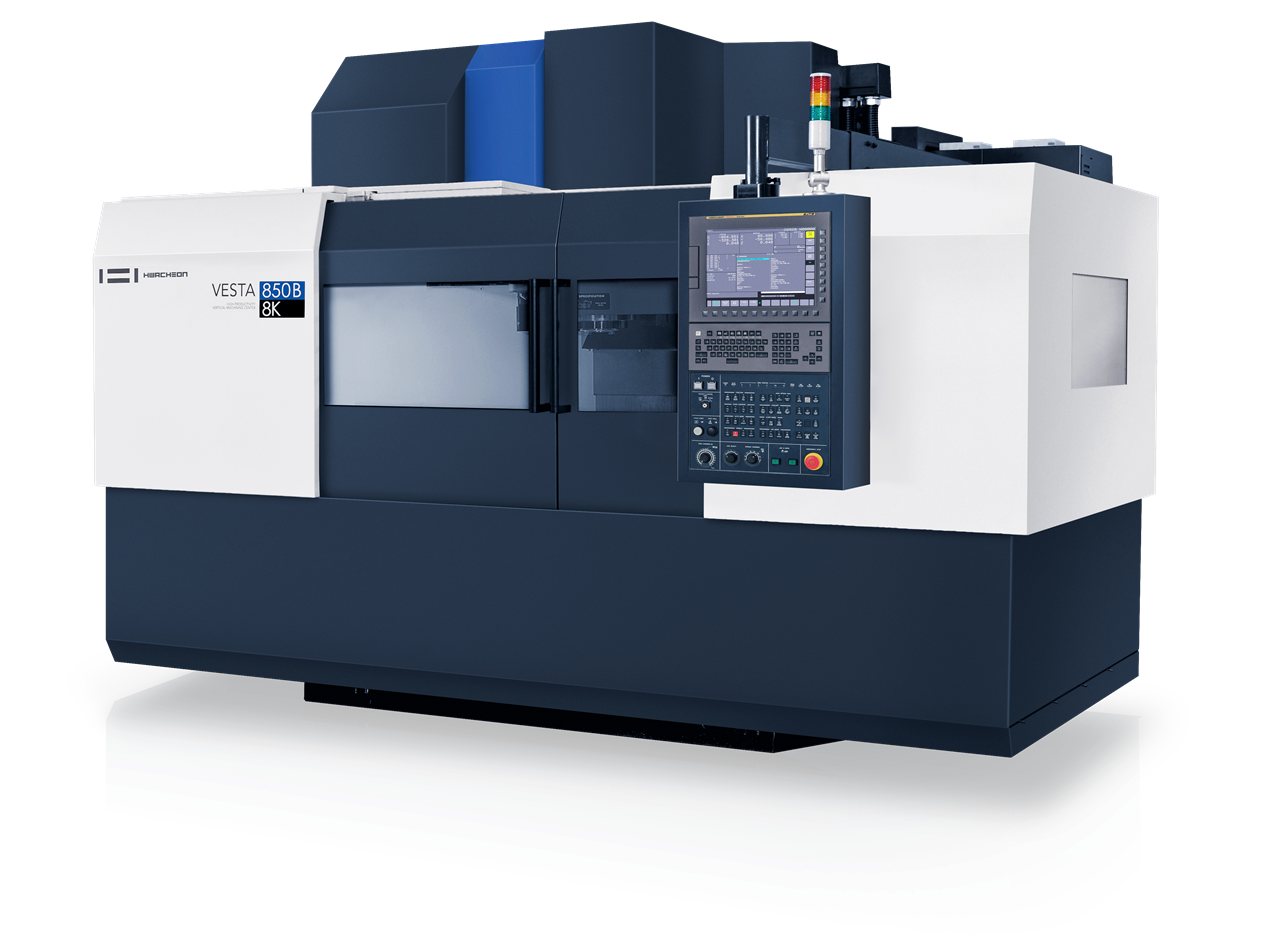

VESTA-850B(8KBT-40)
VESTA-850B
X 850 mm · Y 600 mm
핵심 스펙
최대 공구 보유 수 24(Opt.: 30) 개 · 최대 공구 경(인접 공구 O / X) Ø80 / Ø150 mm · 최대 적재 하중 800 kgf
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- VESTA-850B
- NC System(-)
- Fanuc 0i-MF Plus -
- T 홈(홈 폭 x 간격 / 개수)(mm)
- 18 x 120 / 5개 mm
- X축 이송 거리(mm)
- 850 mm
- Y축 이송 거리(mm)
- 600 mm
- Z축 이송 거리(mm)
- 600 mm
- 공구 선택 방식(-)
- Memory Random -
- 공구 형식(-)
- BT-40(Opt.: CAT-40) -
- 급속 이송 속도(X / Y / Z)(m/min)
- 24 / 24 / 18 m/min
- 높이(mm)
- 2,718 mm
- 면적(길이 x 폭)(mm)
- 3,870 x 2,247 mm
- 무게(Kgf)
- 6,970 Kgf
- 소요 전원(kVA)
- 50 kVA
- 압축 공기(압력 x 소비량)(-)
- 0.5~0.7MPax 690Nℓ/min -
- 이송 축(X / Y / Z)(kW)
- 3 / 3 / 3 kW
- 주축 구동 방식(-)
- 기어 구동 -
- 주축 냉각 모터(kW)
- 0.4 kW
- 주축 냉각 방식(-)
- Jacket 냉각(Fan Cooler) -
- 주축 냉각유 / 습동유(ℓ)
- 20 / 6 ℓ
- 주축 모터(kW)
- 18.5 / 11 kW
- 주축 베어링 내경 직경(mm)
- Ø70 mm
- 주축 베어링 윤활 방식(-)
- Grease -
- 주축 테이퍼 형식(-)
- ISO#40,7/24 Taper (BT-40) -
- 최대 공구 경(인접 공구 O / X)(mm)
- Ø80 / Ø150 mm
- 최대 공구 길이(mm)
- 300 mm
- 최대 공구 무게(Kgf)
- 8 Kgf
- 최대 공구 보유 수(개)
- 24(Opt.: 30) 개
- 최대 적재 하중(kgf)
- 800 kgf
- 최대 회전수(rpm)
- 8,000 rpm
- 칼럼 안내 면에서주축 중심까지 거리(mm)
- 675 mm
- 쿨런트 모터(주축 / 칩플러싱)(kW)
- 0.4 / 0.9 kW
- 쿨런트(ℓ)
- 340 ℓ
- 테이블 상면에서주축 단까지 거리(mm)
- 125 ~ 725 mm
- 테이블 크기(mm)
- 1,050 x 600 mm
- 풀스터드 형식(-)
- MAS P40T-1 (45˚) -
