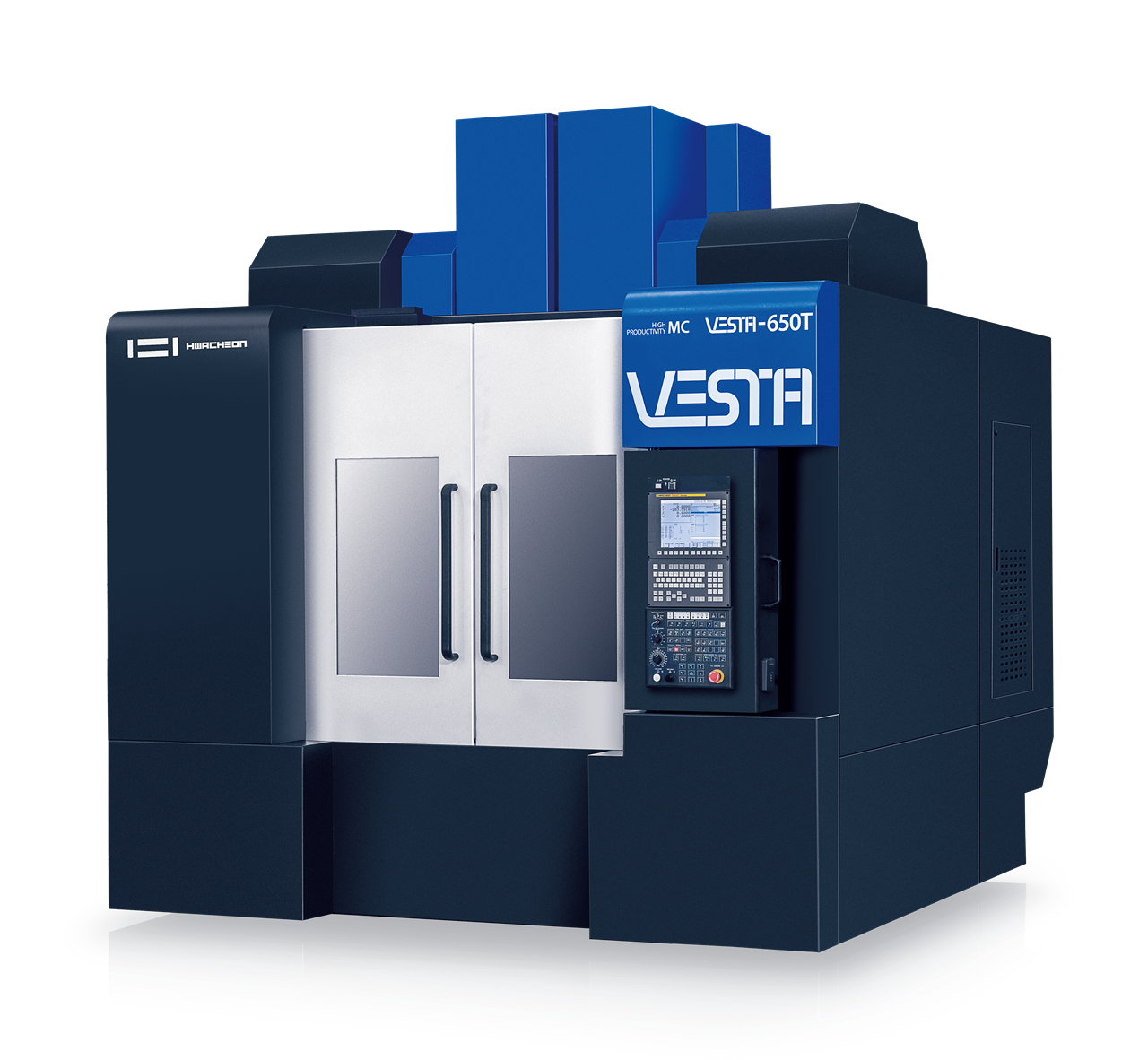

VESTA-650T(15K)

제품 정보 · 스펙

제조사

HWACHEON

모델

VESTA-650T

NC System(-)

Fanuc 0i-MF Plus -

T 홈(홈 폭 x 간격 / 개수)(mm)

18 x 125 / 5개 mm

X축 이송 거리(mm)

650 mm

Y축 이송 거리(mm)

650 mm

Z / W 축 이송 거리(mm)

700 mm

공구 선택 방식(-)

Memory Random -

공구 형식(-)

BBT-40 -

급속 이송 속도(X / Y / Z / W)(m/min)

48 / 48 / 40 / 40 m/min

높이(mm)

3,485 mm

면적(길이 x 폭)(mm)

2,734 x 3,920 mm

무게(Kg)

10,000 Kg

소요 전원(kVA)

63 kVA

압축 공기(압력 x 소비량)(-)

0.5 ~ 0.7 MPax 690 Nℓ/min -

이송 축(X / Y / Z / W)(kW)

4 / 4 / 5.5 / 5.5 kW

절삭유 모터(주축 / 베드)(kW)

1.1 / 1.1 kW

주축 구동 방식(-)

모터 직결 -

주축 냉각 모터(kW)

0.4 kW

주축 냉각 방식(-)

Jacket 냉각(Oil Cooler) -

주축 냉각유 / 습동유(ℓ)

50 / 6 ℓ

주축 모터(kW)

18.5 / 11 kW

주축 베어링 내경 직경(mm)

Ø70 mm

주축 베어링 윤활 방식(-)

Air-oil -

주축 중심간 거리(mm)

525(Opt.: 575 / 625) mm

주축 테이퍼 형식(-)

ISO#40, -

최대 공구 경(인접 공구 O / X)(mm)

Ø78 / Ø100 mm

최대 공구 길이(mm)

300 mm

최대 공구 무게(Kg)

8 Kg

최대 공구 보유 수(개)

좌: 30 / 우: 30 개

최대 적재 하중(kg)

800 kg

최대 회전수(rpm)

15,000 rpm

칼럼 안내 면에서주축 중심까지 거리(mm)

745 mm

쿨런트(ℓ)

420 ℓ

테이블 상면에서주축 단까지 거리(mm)

150 ~ 850 mm

테이블 크기(mm)

1,400 x 600 mm

풀스터드 형식(-)

MAS P40T-1 (45˚) -
