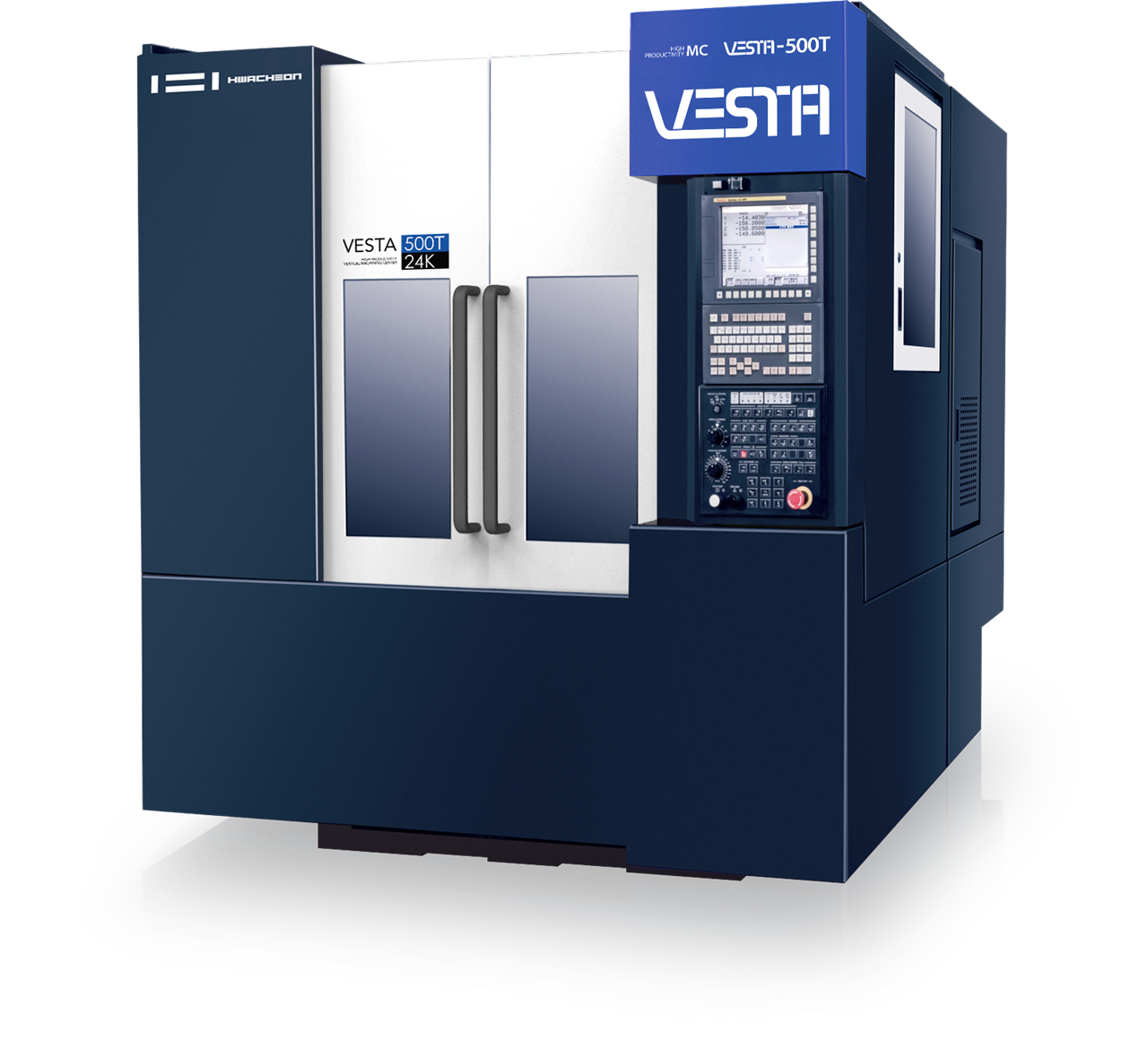

VESTA-500T(24K)

제품 정보 · 스펙

제조사

HWACHEON

모델

VESTA-500T

NC System(-)

Fanuc 0i-MF Plus -

T 홈(홈 폭 x 간격 / 개수)(mm)

14 x 125 / 3개 mm

X축 이송 거리(mm)

520 mm

Y축 이송 거리(mm)

400 mm

Z / W 축이송거리(mm)

380 mm

공구 선택 방식(-)

Memory Random -

공구 형식(-)

BBT-30 -

급속 이송 속도(X / Y / Z / W)(m/min)

60 / 60 / 60 / 60 m/min

높이(mm)

2,310 mm

면적(길이 x 폭)(mm)

3,337 x 1,950 mm

무게(Kg)

7,500 Kg

소요 전원(kVA)

42 kVA

압축 공기(압력 x 소비량)(-)

0.5 ~ 0.7 MPax 690 Nℓ/min -

이송 축(X / Y / Z / W)(kW)

1.8 / 1.8 / 3 / 3 kW

절삭유 모터(주축 좌, 우 / 베드)(kW)

좌: 0.6,우: 0.6/ 0.6 kW

주축 구동 방식(-)

모터 직결 -

주축 냉각 모터(kW)

0.4 kW

주축 냉각 방식(-)

Jacket 냉각(Oil Cooler) -

주축 냉각유 / 습동유(ℓ)

50 / 6 ℓ

주축 모터(kW)

11 / 2.2 kW

주축 베어링 내경 직경(mm)

Ø45 mm

주축 베어링 윤활 방식(-)

Grease -

주축 테이퍼 형식(-)

ISO#30,7/24 Taper BBT-30 -

주축중심간거리(mm)

320 mm

최대 공구 경(인접 공구 O / X)(mm)

Ø80 / Ø120 mm

최대 공구 길이(mm)

200 mm

최대 공구 무게(Kg)

2.8 Kg

최대 공구 보유 수(개)

좌 : 24 / 우 : 24 개

최대 적재 하중(kg)

200 kg

최대 회전수(rpm)

24,000 rpm

칼럼 안내 면에서주축 중심까지 거리(mm)

476 mm

쿨런트(ℓ)

280 ℓ

테이블 상면에서주축 단까지 거리(mm)

150 ~ 530 mm

테이블 크기(mm)

720 x 400 mm

풀스터드 형식(-)

MAS403 P30T-1 -
