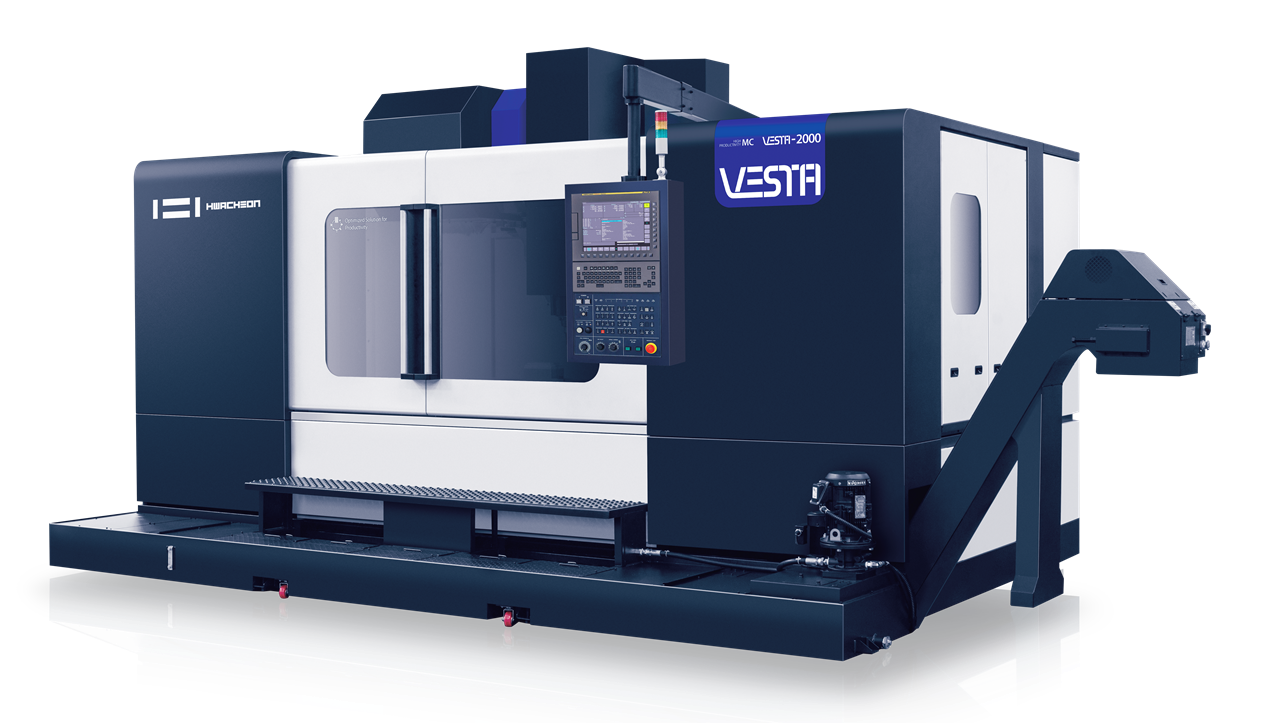

VESTA-2000(15KBT-40)

제품 정보 · 스펙

제조사

HWACHEON

모델

VESTA-2000

NC System(-)

Fanuc 0i-MF Plus -

T 홈(홈 폭 x 간격 / 개수)(mm)

18 x 125 / 7개 mm

X축 이송 거리(mm)

2,000 mm

Y축 이송 거리(mm)

850 mm

Z축 이송 거리(mm)

800 mm

공구 선택 방식(-)

Memory Random -

공구 형식(-)

BT-40(Opt.: CAT-40 / SK-40) -

급속 이송 속도(X / Y / Z)(m/min)

24 / 24 / 24 m/min

높이(mm)

3,650 mm

면적(길이 x 폭)(mm)

5,980 x 3,698(Opt.: 4,970 x 3,753) mm

무게(Kgf)

12,700 Kgf

소요 전원(kVA)

45 kVA

압축 공기(압력 x 소비량)(-)

0.5~0.7MPax 690Nℓ/min -

이송 축(X / Y / Z)(kW)

4 / 4 / 7 kW

주축 구동 방식(-)

모터 직결 -

주축 냉각 모터(kW)

2.8 / 3.2 kW

주축 냉각 방식(-)

Jacket 냉각 -

주축 냉각유 / 습동유(ℓ)

20 / 6 ℓ

주축 모터(kW)

18.5 / 11[SIEMENS : 20.9 / 11] kW

주축 베어링 내경 직경(mm)

Ø70 mm

주축 베어링 윤활 방식(-)

Air-Oil -

주축 테이퍼 형식(-)

ISO#40, -

최대 공구 경(인접 공구 O / X)(mm)

Ø75 / Ø150 mm

최대 공구 길이(mm)

300 mm

최대 공구 무게(Kgf)

8 Kgf

최대 공구 보유 수(개)

30 개

최대 적재 하중(kgf)

1,800 kgf

최대 회전수(rpm)

15,000(Opt.: CTS) rpm

칼럼 안내 면에서주축 중심까지 거리(mm)

905 mm

쿨런트 모터(주축)(kW)

0.6 kW

쿨런트(ℓ)

740 ℓ

테이블 상면에서주축 단까지 거리(mm)

150 ~ 950 mm

테이블 크기(mm)

2,000 x 850 mm

풀스터드 형식(-)

MAS P40T-1 (45˚) -
