HWACHEON화천기계

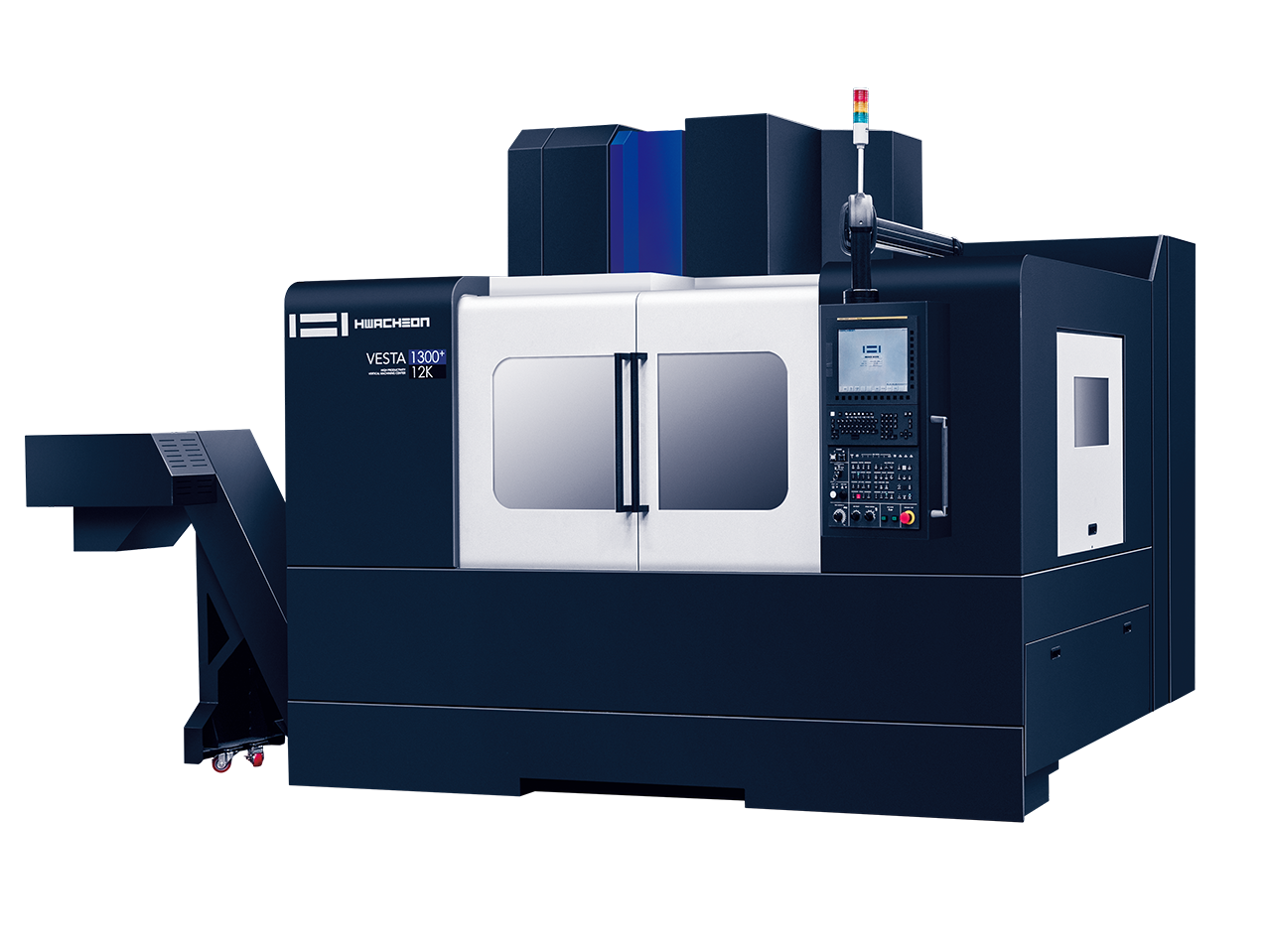

VESTA-1300B+
VESTA-1300B
X 1,330 mm · Y 670 mm
핵심 스펙
최대 공구 보유 수 30 개 · 최대 공구 경(인접 공구 있음 / 없음) Ø75 / Ø150 mm · 최대 적재 하중 1,300 kgf
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- VESTA-1300B
- T 홈(홈 폭 x 간격 / 개수)(mm)
- 18 x 125 / 5개 mm
- X축 이송 거리(mm)
- 1,330 mm
- Y축 이송 거리(mm)
- 670 mm
- Z축 이송 거리(mm)
- 650 mm
- 공구 선택 방식(-)
- Memory Random -
- 공구 형식(-)
- BT-40 (선택: BBT-40, CAT-40, SK40) -
- 급속 이송 속도(X / Y / Z)(m/min)
- 30 / 30 / 24 m/min
- 기계 크기 (L x W)(mm)
- 3,350 x 2,495 mm
- 높이(Z축 고정시 / Z축 서보 모터 분해시)(mm)
- 3,304 (2,785 / 2,785) mm
- 무게(Kgf)
- 9,000 Kgf
- 설치 면적 (L x W)부속품 포함(mm)
- 4,787 X 3,721 / Back Type: 3,613 x 4,559 mm
- 소요 전원(kVA)
- 45 kVA
- 수치 제어 장치(-)
- Fanuc 0i-MF Plus -
- 압축 공기(압력 x 소비량)(-)
- 0.5 ~ 0.7 MPa x 690 Nℓ/min -
- 이송 축(X / Y / Z)(kW)
- 3 / 4 / 7 kW
- 주축 냉각 모터(kW)
- 0.18 kW
- 주축 냉각유 / 습동유(ℓ)
- 20 / 6 ℓ
- 주축 모터(kW)
- 18.5 / 11 kW
- 주축 베어링 내경 직경(mm)
- Ø70 mm
- 주축 테이퍼 형식(-)
- ISO#40, 7/24 Taper (BT-40) -
- 최대 공구 경(인접 공구 있음 / 없음)(mm)
- Ø75 / Ø150 mm
- 최대 공구 길이(mm)
- 300 mm
- 최대 공구 무게(Kgf)
- 8 Kgf
- 최대 공구 보유 수(개)
- 30 개
- 최대 적재 하중(kgf)
- 1,300 kgf
- 최대 회전수(rpm)
- 10,000 rpm
- 칼럼 안내 면에서주축 중심까지 거리(mm)
- 768 mm
- 쿨런트 모터(주축)(kW)
- 0.6 kW
- 쿨런트(ℓ)
- 400 ℓ
- 테이블 상면에서주축 단까지 거리(mm)
- 150 ~ 800 mm
- 테이블 크기(mm)
- 1,500 x 670 mm
- 풀스터드 형식(-)
- MAS P40T-1 (45˚) -
