HWACHEON화천기계

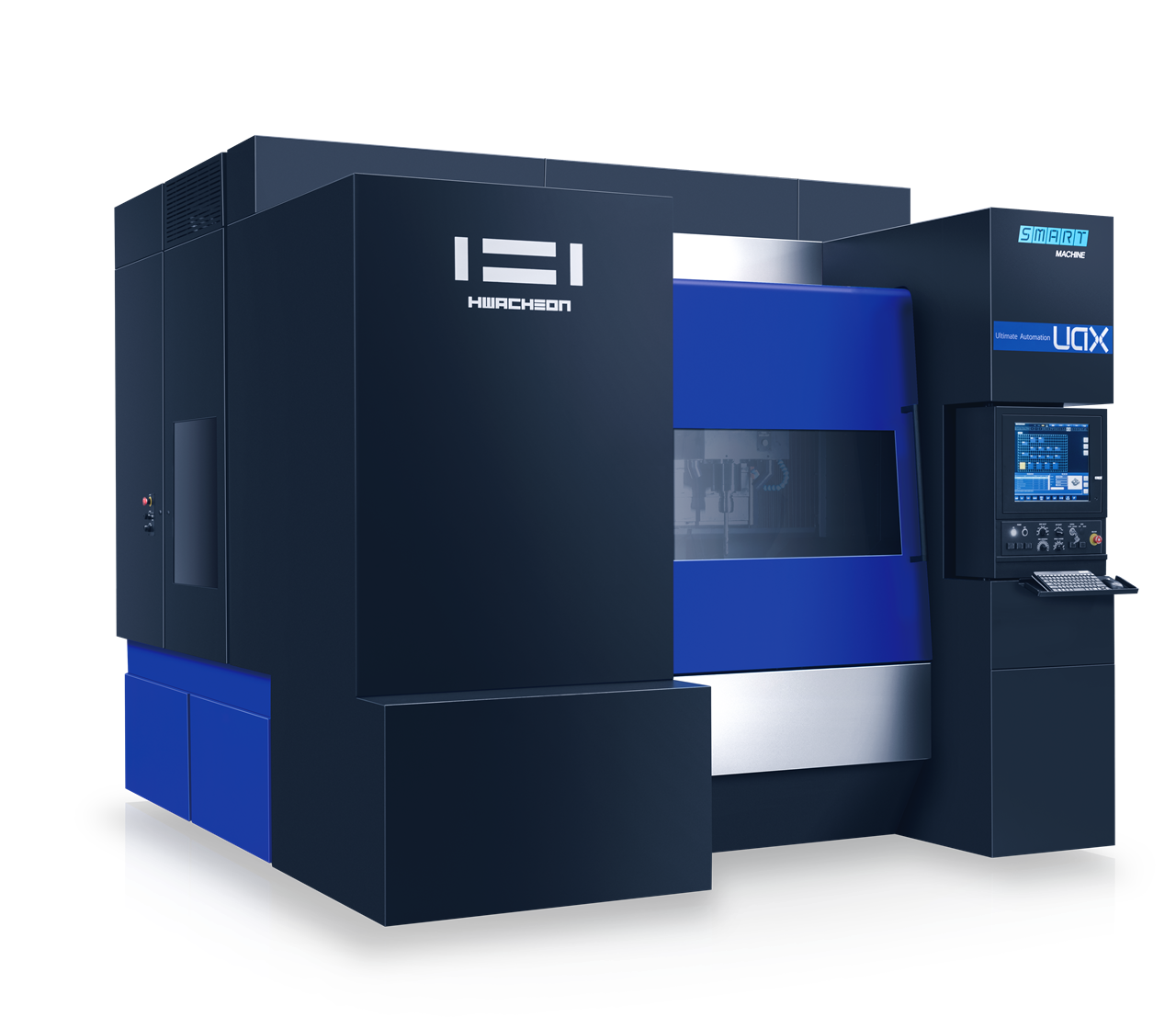

SMART UAX(20K)
SMART UAX
X 1,300 mm · Y 750 mm
핵심 스펙
최대 공구 보유 수 50 개 · 최대 공구 경 Ø33 mm · 최대 적재 하중 400 kgf
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- SMART UAX
- NC System(-)
- H-SMART -
- T 홈(홈 폭 x 간격 / 개수)(mm)
- 격자형[High Column : 18 x 100 / 7개] mm
- X축 이송 거리(mm)
- 1,300 mm
- Y축 이송 거리(mm)
- 750 mm
- Z축 이송 거리(mm)
- 420 mm
- 공구 선택 방식(-)
- Fixed address (Armless) -
- 공구 형식(-)
- MAS-403 BT-40(Opt.: HSK-A63) -
- 급속 이송 속도(X / Y / Z)(m/min)
- 20 / 20 / 20 m/min
- 높이(mm)
- 2,862[High Column : 3,012] mm
- 면적(길이 x 폭)(mm)
- 4,900 x 3,310 mm
- 무게(Kgf)
- 10,000 Kgf
- 소요 전원(kVA)
- 55 kVA
- 습동유(ℓ)
- 0.7 ℓ
- 압축 공기(압력)(-)
- 0.5~0.7 -
- 이송 축(X / Y / Z)(kW)
- 4 / 4 / 7 kW
- 주축 구동 방식(-)
- 빌트인 모터 -
- 주축 냉각 모터(50 / 60 Hz)(kW)
- 1.2 / 1.3 kW
- 주축 냉각 방식(-)
- Jacket 냉각(Oil Cooler) -
- 주축 냉각유(ℓ)
- 78 ℓ
- 주축 모터(kW)
- 18.5/11 kW
- 주축 베어링 내경 직경(mm)
- Ø65 mm
- 주축 베어링 윤활 방식(-)
- Oil-jet -
- 주축 테이퍼 형식(-)
- ISO#40, -
- 집진기 높이(실내형 / 실외형)(mm)
- 3,000 / 4,015 mm
- 집진기 흡입 모터(kW)
- 3.7 kW
- 최대 공구 경(mm)
- Ø33 mm
- 최대 공구 길이(mm)
- 280 mm
- 최대 공구 무게(Kgf)
- 3 Kgf
- 최대 공구 보유 수(개)
- 50 개
- 최대 적재 하중(kgf)
- 400 kgf
- 최대 회전수(rpm)
- 20,000 rpm
- 칼럼 안내 면에서주축 중심까지 거리(mm)
- 185 mm
- 컬럼 사이의 거리(mm)
- 1,430 mm
- 테이블 상면에서주축 단까지 거리(mm)
- 100 ~ 520 mm
- 테이블 크기(mm)
- 1,200 x 700 mm
- 풀스터드 형식(-)
- MAS P40T-1 (45°) -
