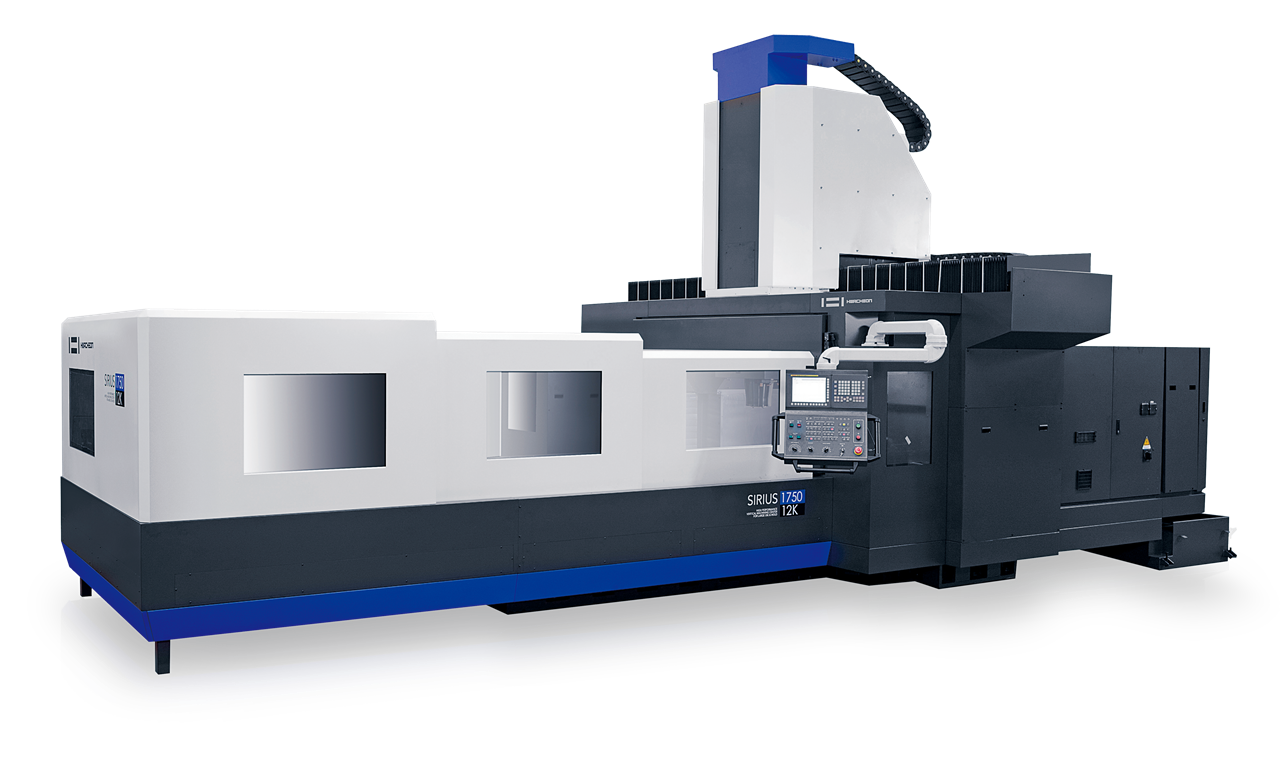

SIRIUS-1750(15K[L])
SIRIUS-1750
X 3,000[L : 4,000] mm · Y 1,750 mm
핵심 스펙
최대 공구 보유 수 40(Opt.: 60) 개 · 최대 공구 경(인접 공구 O / X) Ø120 / Ø200 mm · 최대 적재 하중 10,000[L :15,000 kgf
고강성·고정밀 설계 · CNC 선반·머시닝센터 라인업
견적·납기·옵션 구성은 상담으로 안내드립니다.
* 가격은 구성·옵션에 따라 달라질 수 있습니다.
제품 정보 · 스펙
- 제조사
- HWACHEON
- 모델
- SIRIUS-1750
- NC System(-)
- Fanuc 31i-B -
- T 홈(홈 폭 x 간격 / 개수)(mm)
- 22 x 200/ 8개 mm
- X축 이송 거리(mm)
- 3,000[L : 4,000] mm
- Y축 이송 거리(mm)
- 1,750 mm
- Z축 이송 거리(mm)
- 800 mm
- 공구 선택 방식(-)
- Memory Random -
- 공구 형식(-)
- BBT-50(Opt.: CAT-50) -
- 급속 이송 속도(X / Y / Z)(m/min)
- 16 / 16 / 16[L :10 / 16 / 16] m/min
- 냉각제(-)
- Spindle Oil[ISO VG 10] -
- 높이(mm)
- 5,020[Gap : mm
- 면적(길이 x 폭)(mm)
- 8,840 x 5,510[L ;10,740 x 5,510] mm
- 무게(Kgf)
- 31,000[L :35,000][60T :33,500][L x60T :37,500] Kgf
- 소요 전원(kVA)
- 75 kVA
- 소재 통과 가능 크기(폭 x 높이)(mm)
- 2,000x 850[Gap :2,000x 1,200] mm
- 습동유(ℓ)
- 12 ℓ
- 압축 공기(압력 x 소비량)(-)
- 0.5~0.7MPa -
- 이송 축(X / Y / Z)(kW)
- 9.0 / 6.0 / 9.0 kW
- 주축 구동 방식(-)
- 빌트인 모터 -
- 주축 냉각 모터(50 / 60 Hz)(kW)
- 5.0 / 5.6(Opt.: 8.0 / 8.9) kW
- 주축 냉각 방식(-)
- Jacket 냉각(Oil Cooler) -
- 주축 냉각유(ℓ)
- 60 ℓ
- 주축 모터(kW)
- 30 / 25 kW
- 주축 베어링 내경 직경(mm)
- Ø100 mm
- 주축 베어링 윤활 방식(-)
- Oil Jet -
- 주축 테이퍼 형식(-)
- BBT-50 -
- 최대 공구 경(인접 공구 O / X)(mm)
- Ø120 / Ø200 mm
- 최대 공구 길이(mm)
- 400 mm
- 최대 공구 무게(Kgf)
- 20 Kgf
- 최대 공구 보유 수(개)
- 40(Opt.: 60) 개
- 최대 적재 하중(kgf)
- 10,000[L :15,000 kgf
- 최대 회전수(rpm)
- 15,000 rpm
- 쿨런트 모터(주축)(kW)
- 0.4 kW
- 쿨런트(ℓ)
- 850 ℓ
- 테이블 상면에서주축 단까지 거리(mm)
- 250 ~ 1,000[Gap :600~ 1,350] mm
- 테이블 크기(mm)
- 3,200 x 1,750[L :4,200 x 1,750 mm
- 풀스터드 형식(-)
- BT-50 (90˚) -
