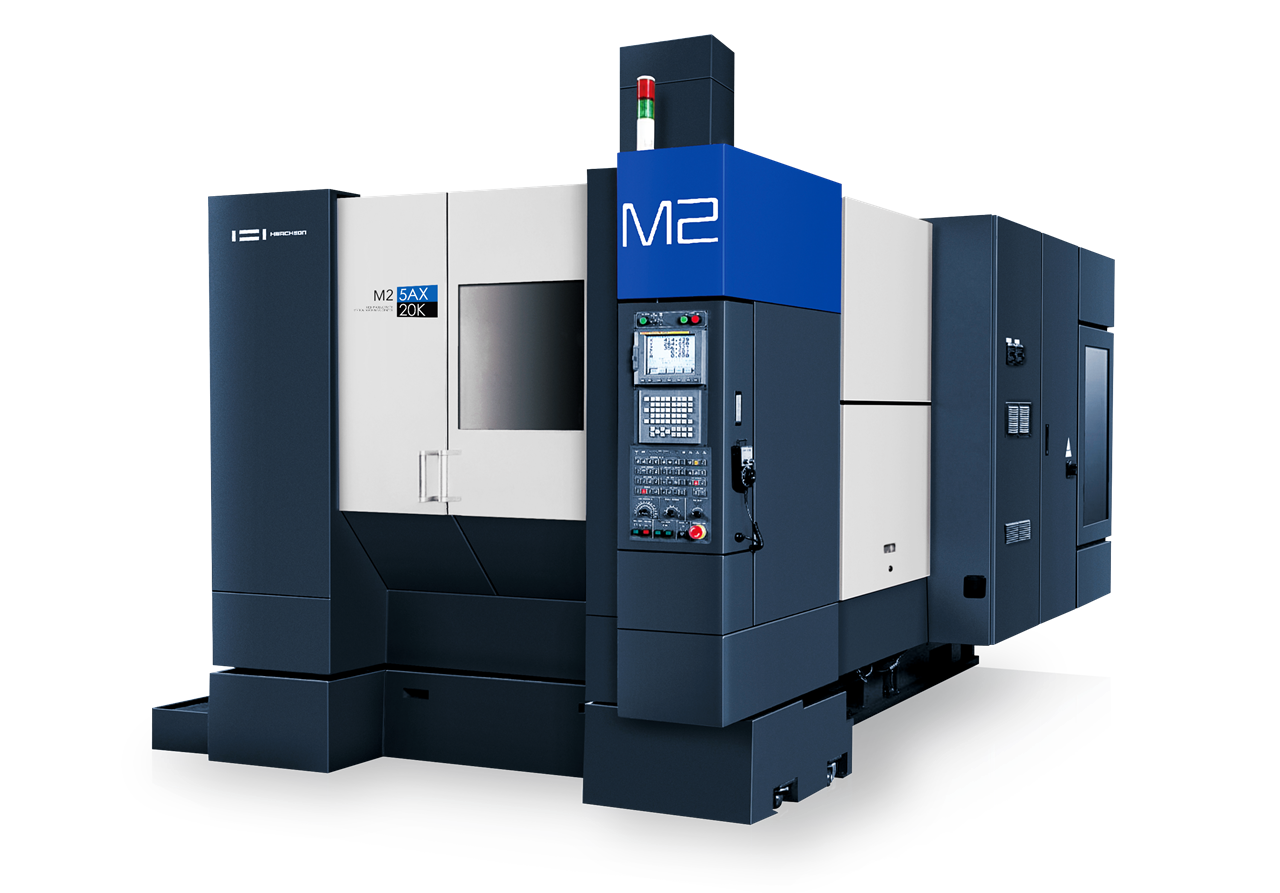

M2-5AX(20K)

제품 정보 · 스펙

제조사

HWACHEON

모델

M2-5AX

A축 경사각(deg)

+30 ~ -120 deg

C축 회전각(deg)

360 deg

NC System(-)

Fanuc 31i-B5 -

T 홈(홈 폭 x 간격 / 개수)(mm)

14 x 80 / 5개 mm

X축 가이드 상면에서주축 중심까지 거리(mm)

1,480 mm

X축 이송 거리(mm)

750 mm

Y축 이송 거리(mm)

650 mm

Z축 이송 거리(mm)

500 mm

공구 선택 방식(-)

Memory Random -

공구 형식(-)

BBT-40(Opt.: CAT-40) -

급속 이송 속도(A / C)(rpm)

8.3 / 33.3 rpm

급속 이송 속도(X / Y / Z)(m/min)

50 / 50 / 50 m/min

높이(mm)

3,090 mm

면적(길이 x 폭)(mm)

3,025 x 3,695 mm

무게(Kg)

11,000 Kg

소요 전원(kVA)

65 kVA

압축 공기(압력 x 소비량)(-)

0.5~0.7MPax 690Nℓ/min -

이송 축(A / C)(kW)

4.0 / 4.0 kW

이송 축(X / Y / Z)(kW)

4.0 / 7.0 / 4.0 kW

절삭유 모터(주축 / 칩 플러싱)(kW)

0.4 / 0.9 kW

주축 구동 방식(-)

빌트인 모터 -

주축 냉각 모터(50 / 60 Hz)(kW)

5.0 / 5.6 kW

주축 냉각 방식(-)

Jacket 냉각(Oil Cooler) -

주축 냉각유 / 유압유 / 습동유(ℓ)

60 / 20 / 12 ℓ

주축 모터(kW)

37 / 18.5(CTS :37 / 18.5)(HEIDENHAIN : 24) kW

주축 베어링 내경 직경(mm)

Ø70 mm

주축 베어링 윤활 방식(-)

Oil-jet -

주축 테이퍼 형식(-)

BBT-40 -

최대 공구 경(인접 공구 O / X)(mm)

Ø80 / Ø170 mm

최대 공구 길이(mm)

300 mm

최대 공구 무게(Kg)

8 Kg

최대 공구 보유 수(개)

30 개

최대 적재 하중(kg)

300 kg

최대 회전수(rpm)

20,000 rpm

쿨런트(ℓ)

400 ℓ

테이블 상면에서주축 단까지 거리(mm)

75 ~ 575 mm

테이블 크기(mm)

Ø500 mm

풀스터드 형식(-)

MAS P40T-1 (45˚) -
